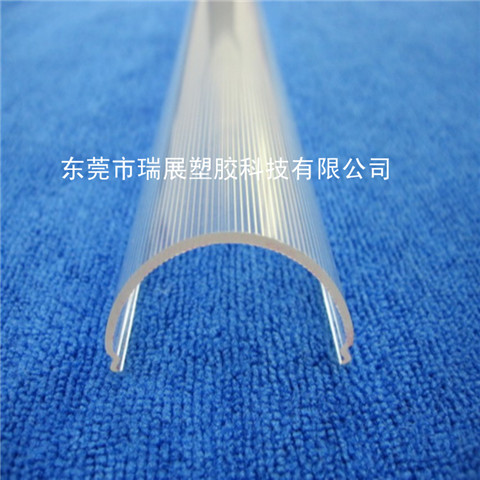

PC通稱聚碳酸酯，由于其優(yōu)良的機械功用，俗稱防彈膠。PC燈罩具有機械強度高、運用溫度規(guī)劃廣、電絕緣功用好（但防電弧功用不變）、尺度穩(wěn)定性好、通明等特色。

　　在電工產(chǎn)品、電儀外殼、電子產(chǎn)品結(jié)構(gòu)件上被廣泛運用。PC燈罩的改性產(chǎn)品較多，一般有增加玻璃纖維、礦物質(zhì)填料、化學阻燃劑、其它塑料等。PC燈罩的流動性較差，加工溫度較高，因此其許多等級的改性資料的加工需求專門的塑化打針結(jié)構(gòu)。

　　1、 塑料的處理

　　PC燈罩的吸水率較大，加工前一定要預熱單調(diào)，純PC燈罩單調(diào)120℃，改性PC燈罩一般用110℃溫度單調(diào)4小時以上。單調(diào)時間不能超過10小時。一般可用對空擠出法判斷單調(diào)是否滿足。

　　再生料的運用比例可達20%。在某些情況下，可100%的運用再生料，實踐份量要視制品的質(zhì)量要求而定。再生料不能一起混合不同的色母粒，否則會嚴重損壞制品的性質(zhì)。

　　2、 注塑機的選用

　　現(xiàn)在的PC燈罩制品由于本錢及其它方面的原因，多用改性資料，特別是電工產(chǎn)品，還須增加防火功用，在阻燃的PC燈罩和其它塑料合金產(chǎn)品成型時，對注塑機塑化體系的要求是混合好、耐腐蝕，慣例的塑化螺桿難以做到，在選購時，一定要預先闡明。

　　3、 模具及澆口設計

　　常見模具溫度為80-100℃，加玻纖為100-130℃，小型制品可用針形澆口，澆口深度應有最厚部位的70%，其它澆口有環(huán)形及長方形。

　　澆口越大越好，以減低塑料被過度剪切而形成缺點。

　　排氣孔的深度應小于0.03-0.06mm，流道盡量短而圓。

　　脫模斜度一般為30′-1左右。

　　4、 熔膠溫度

　　可用對空打針法來斷定加工溫度高低。一般PC燈罩加工溫度為270-320℃，有些改性或低分子量PC燈罩為230-270℃。

　　5、 打針速度

　　多見用偏快的打針速度成型，如打電器開關(guān)件。常見為慢速→快速成型。

　　6、 背壓

　　10bar左右的背壓，在沒有氣紋和混色情況下可適當下降。

　　7、 滯留時間

　　在高溫下停留時間過長，物料會降質(zhì)，放也CO2，變成黃色。勿用LDPE、POM、ABS或PA收拾機筒。使用PS收拾。

　　8、 注意事項

　　有的改性PC燈罩，由于回收次數(shù)太多（分子量下降）或各種成分混煉不均，易發(fā)生深褐色液體泡。
